SBC6809を作って遊ぶ過程でWebを見ていたら、いろいろなものがあることがわかりました。
4IC Z80 コンピューター を作りたくなって、オレンジピコからまたポチリ（病気がこじれた）。土日には配達されるまいと思っていたら、日曜の午後に郵便が届いていたので、我慢ができず作業開始。
1) ハードウェアの製作
まず、Z80のペリフェラルを引き受けているATmega32aにプログラム(Arduinoのスケッチ）を書き込むことが必要。
Atmega32a へ書き込みは下記の通り実行。
Arduino as ISP を使ってAtmega32a にブートローダーなどを書き込む方針に決めた。TL866CSライタを使っても良いみたいだけど、ヒューズの設定の仕方など不明点があったので、とりあえずみんながやっているやり方で！（あとで、こちらのDiscussions をよく読んだら書いてあったけど）。
1a) まず、arduino as ISP を作成する。
手持ちのFreeduinoを引っ張り出してきて、でも、いろいろの実験でどうなっているか不明だったので、Atmel ICE を使ってArduino のbootloader を書き込んでArduino化する。
次にArduino IDEのExamples からArduinoISPスケッチを開いて、Freeduinoの方に、ArduinoIDEを書き込もうとしたら、シリアル経由ではうまくいかなかった。しょうがないので、ブートローダー付きのArduinoIDEスケッチの.hexファイルを生成し、AtmelICEをICSP端子につないでAtmelICEから直接書き込んだ（２度手間をやっちゃった）。
そして、ArduinoISPとなった、Freeduinoを使っての書き込みを実行。
ブレッドボードにATmega32a を刺し、適当にググって下記の配線をジャンパーワイヤーでArduinoISPとなったFreeduinoと行った。
– Connect pins 10 and 30 on IC to 5V on Arduino
– Connect pins 11 and 31 to Ground on Arduino
– Connect pin 6 on IC to pin 11 on Arduino (MOSI)
– Connect pin 7 on IC to pin 12 on Arduino (MISO)
-Connect pin 8 on IC to pin 13 on Arduino (SCK)
-Connect pin 9 on IC to pin 10 on Arduino
そのうえで、まず、ArduinoISPを使って、ATmega32のブートローダーを書き込む。そして、Arduino IDEでATmega32Aで動かすスケッチ(S221116_R100218_Z80.ino)を開いて、アップロード実行。
不安なので、ATmega32aをブレッドボードから外して、TL866CSにつないでメモリの内容を読みだしたところ、ちゃんと書き込みできてそう。ちょっと不安だけど、この先はボードを完成させてからチェックすることにする。
1b) ボードの実装。
実装するLEDは、状態を見るだけなので、全部手持ちの赤でもいいのだけど、まあ、作った人の例に色も合わせてみようといろいろな色のLEDを秋月から購入。
ついでに、EEPROM (24LC1025)を２つ使ってi2c につなぐvirtual disk もCP/Mを走らせるのには必要なので、これもまた、人の実装例を見ながらおんなじように作った。さらに、I2CバスにつけるRTCモジュールもAmazonでポチり、これもまた、こちらのLogsにある通りのことをやって、接続した。Parallel I/O の例も載っていたが、こちらの方はi2c pio expander のICを買っておいた（未実装）。

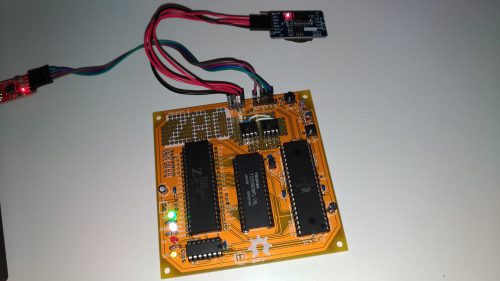

1c) 火入れ。
電源は、PCのUSBから取る。あっさり、basic が起動できることを確かめた。
2) ソフト
2a) CP/M を動かす。
CP/M は8080で動く、MS-DOSの前からあるDOSです（自分の世代より前のことなのでわかりません。。。） MS－DOSがすでに理解してもらえないような気が。
中略。
ブートさせると、basic, forth, iLoad, 等を選べるようになっているが、iLoadを選び、iDiskという、i2cのvirtual diskにディスクイメージを書き込むためのユティリティをアップロードして動かすと、プロンプトがでるので、QPM271_DiskPack.zipを解凍したところに入っている４つの.hexファイルをteratermを使ってアップロード。ついでにCPMのディスクパックに含まれているdisk1 用のTurbo Pascal のイメージも書き込む。
Turbo Pascalなんて、学部１年の情報実習以来？懐かしい！というかPascalの文法も、TruboPascalの統合環境の使い方ももう忘れてる。

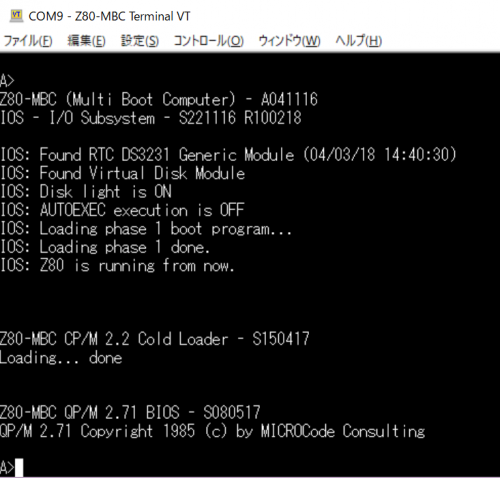

リブートして、QP/Mをロードしたところ。
QP/Mのディスクにはmicrosoft basic が入っていたのでそれでi2c RTCの動作確認（QP/Mで使っているけど）
OK!
ここでCコンパイラを動かしたりしたいけど、メモリとかディスクとかちょっと不足気味？
とりあえず、mbasic で遊ぶ。
いろんなbasicのゲームがwebで見つかるので、いろいろ遊んでみる。

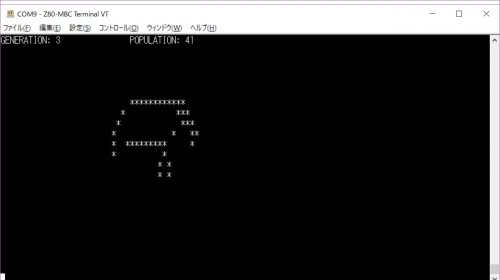

game of life は、昔F-BASIC でも作って動かしていたように思います。
動かしてみたけど、有名なグライダーを入れると、グライダーが飛んでかないでいきなり消滅。。。？
3) 今後
特に目的もなく、作ってみましたが、basic でi2cポートも叩けるみたいなので、手持ちの24bit AD変換器などのセンサーを動かして高精度データをとりつつ、でも、データの表示はASCIIキャラクターのグラフで表示。みたいなのをやって遊びたいな、なんて思っています。
