温水タンクの改造

太陽熱温水システムを作るために温水タンクを中古で買っていますが、構想した太陽熱温水システムとして使うためには、熱交換器を作りこむ必要があります。また、家に温水を引き込むための配管は家の中は家の竣工時にしてあるのですが、温水タンクにはまだつなぎ込みをしていません。外の配管をする必要があります。
今日は、温水タンクの改造（熱交換器の作りこみ）と、外配管の一部をやりました。

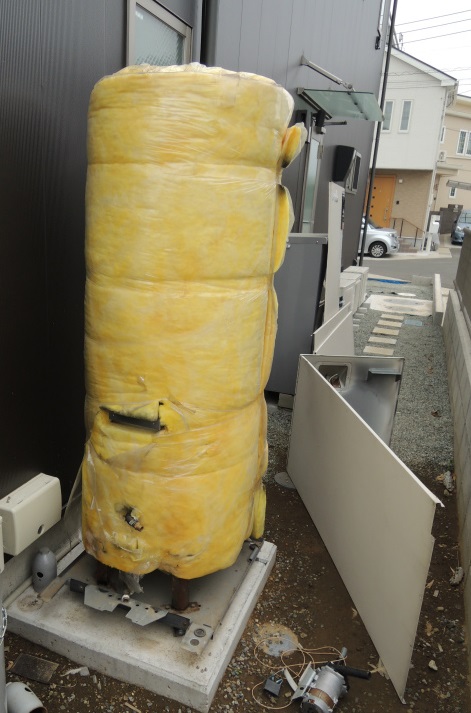

まず、据え付けてあるタンクをばらします。

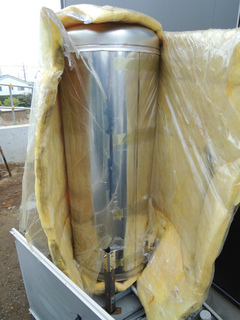

タンクは、グラスウールが巻いてあるんですが、これを剥がします。

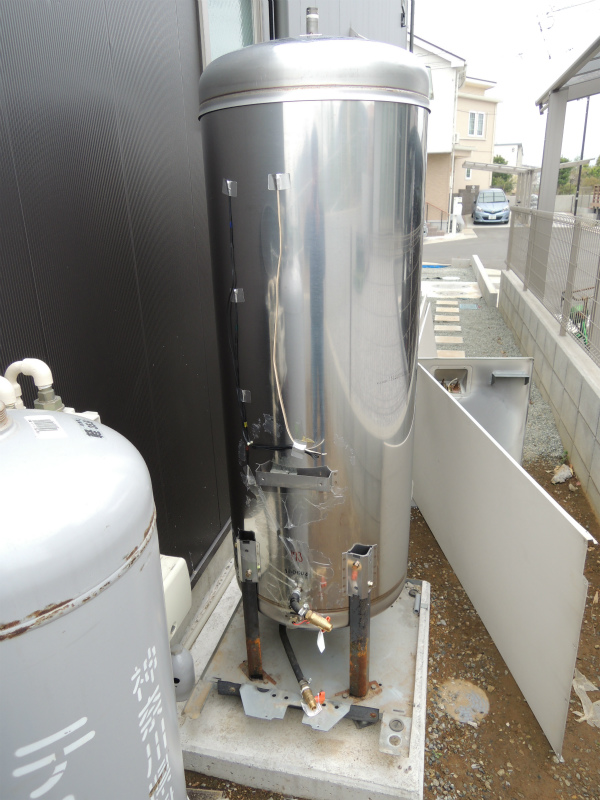

素っ裸のステンレスタンクになりました。
もともと温水器用だったので、温度センサーがいっぱいついていますので、これは利用することにします。
温水タンクの最上部に、床暖房用の熱交換器を作ります。

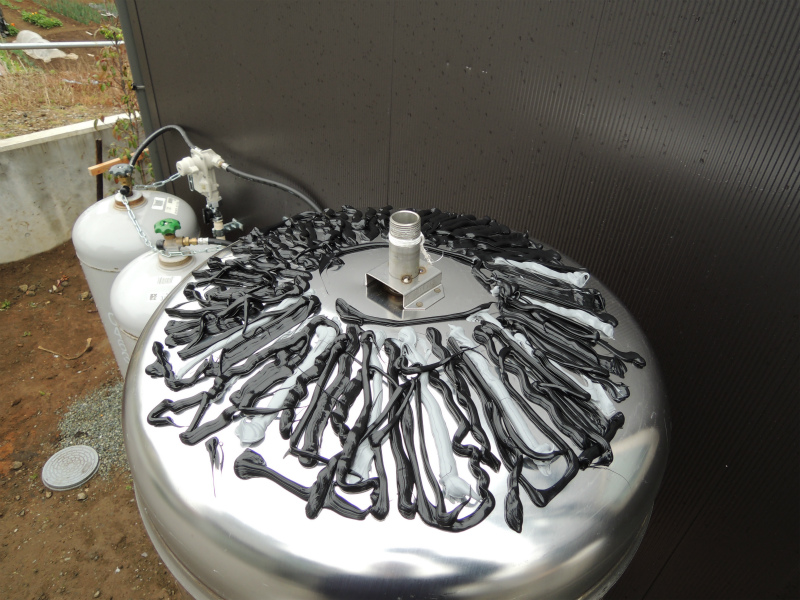

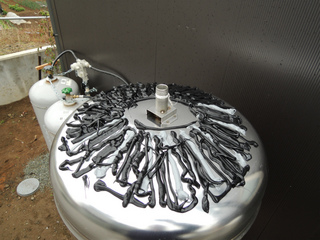

タンクの上面を使うことにしました。コーキングを塗りたくって、12.7mm t=0.8mm の銅管を10m程度貼り付けます。もともと銅管がスパイラル状の形で納品されていましたので、そのまま使います。

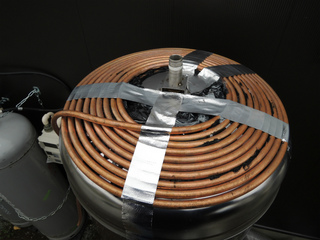

こんな感じで、上面にたまった熱いお湯で、床暖房の循環系のお湯をもう少し温めるという感じで使えるかな？ただ、熱交換器の面積は少な目(0.12平米)で、あまり効果がないかも。

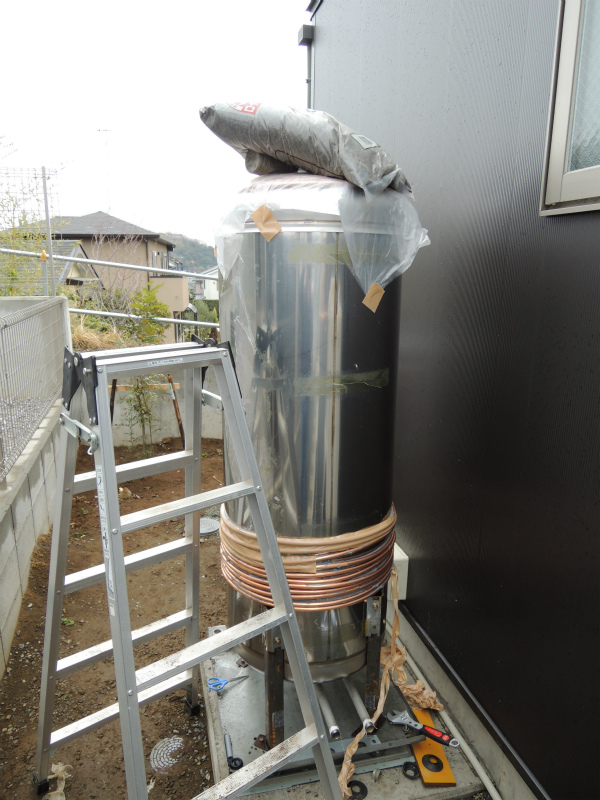

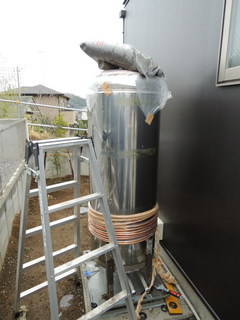

上に砂袋を置いたりして、銅管スパイラルを密着させようとしているところです。

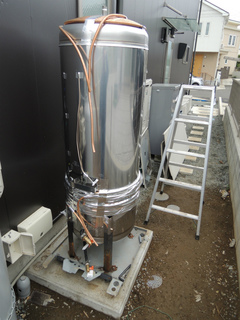

側面の下側には、集熱板からの温水によってタンクの水を温めるための熱交換器を同じく12.7mm t=0.8mmの銅管を20m程度巻き付けることによって作ってみました。同じく隙間をコーキングでうめてみました。
ただ、こっちの方は、側面にきれいに銅管を巻き付けるのは至難の業。かなり隙間が空いている感じなので、こちらの方もあまり効率がよくなさそう。後で熱交換の効率を測定してみようと思いますが、外付けの熱交換器を使う方針に変える可能性あり。実験ですね。。。
側面の熱交換器は密着が悪いので、アルミクロステープを巻き付けたりして何とか密着を改善しようとしてみましたが、いまいちかも。

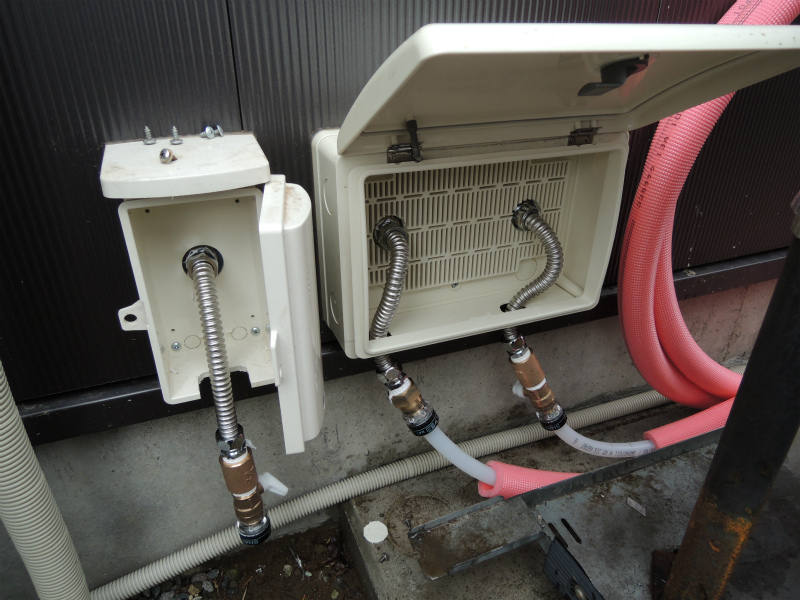

並行して、家の温水の配管を温水タンクに接続する準備をしました。これまでは、家の出口でプラグさせていたり、ガス給湯器からの配管がバイパスされていたりしたのを、温水タンク側につなげられるようにコネクターをつけたりしました。

これは、温水タンクが家の壁ぎりぎりに寄せてあるため、温水タンクのカバーがついている状態では、この温水配管にアクセスできないため、このタイミングで準備しました。
この配管はとってもアクセスがしにくいので、あとから水漏れるとかなり辛い。やなので、水道の圧力をかけてテストしました。すると、テーパーねじのソケットの締め方とシールテープの巻き方が甘く、めっちゃ水漏れ。何とか苦労して水漏れを止めました。
温水タンクの断熱材（グラスウール）をもとに戻しますが、もともとついていたグラスウールは、保護のビニール袋が年月の経過のため劣化していて、粉々になってしまいました。当然グラスウールはバラバラになってしまい、巻き付けるのがとっても大変。ほとんど破れかぶれな感じで巻き付けます。

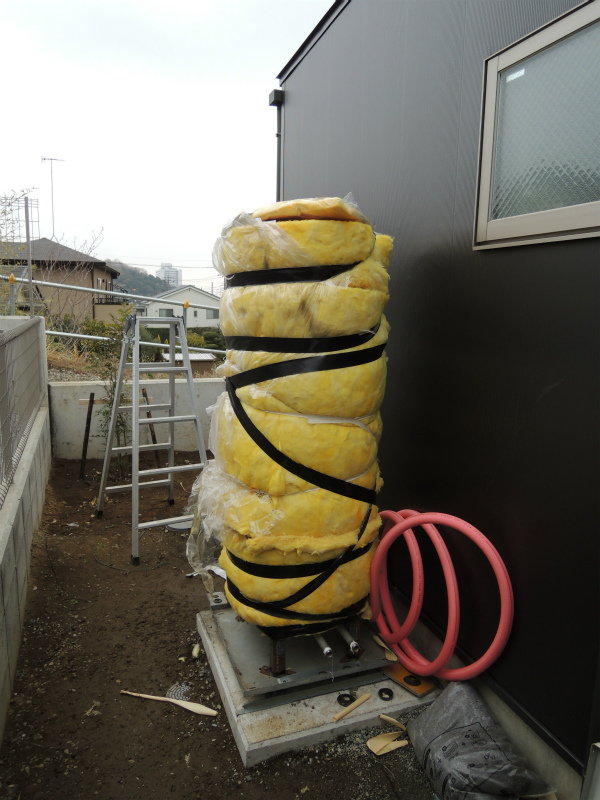

もともとの断熱材だけではちょっと不安なので、手持ちのグラスウールをさらに上にかぶせて断熱性能を向上させ（たつもり）。

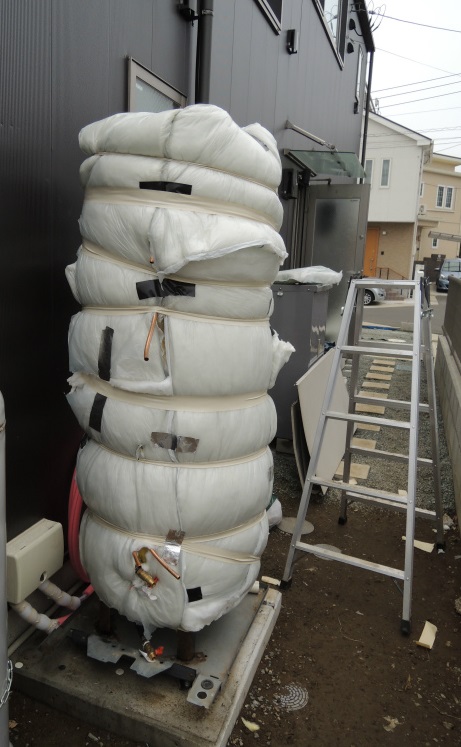

ボンレスハムのできあがり、って感じです。

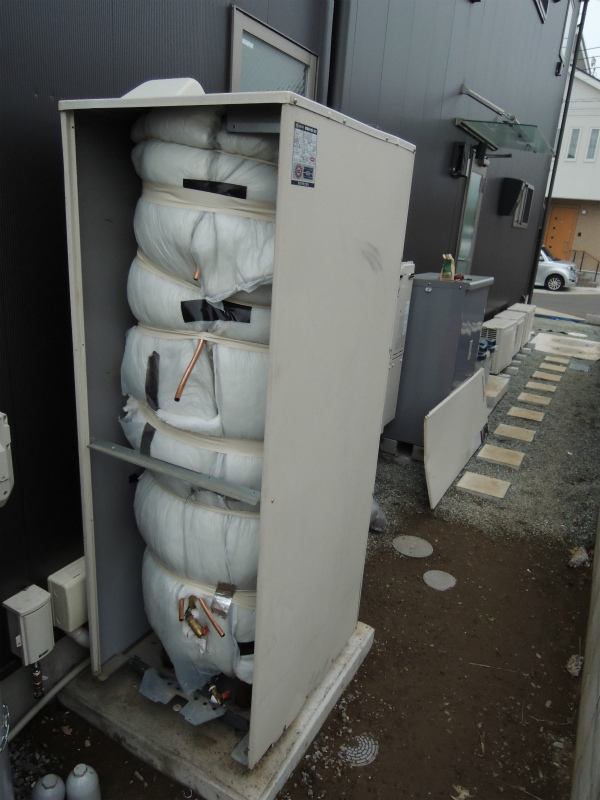

雨が降る前に、カバーを元に戻しておきました。断熱材が増えたので、カバーがなかなか取り付けられず、大変でした。

今日はここまででタイムアップ。配管をするのは、明日以降。一応外の配管の検討はすすめてあり、部品も買ってあるので、仮組みをしたりはしました。
