跳ね上げ棚一応作って取り付けしたんですが、金具の一部に改善点を見つけたので、とりあえず今のところ半分だけ修正をして取り付けています。また、時間があるときに残りの修正をしないといけないのですが、金物の修正は結構手間なので、しばらくこのまま？かも。

わーぁ。ごみごみした倉庫！まさに大きな子供の遊び場という感じです。

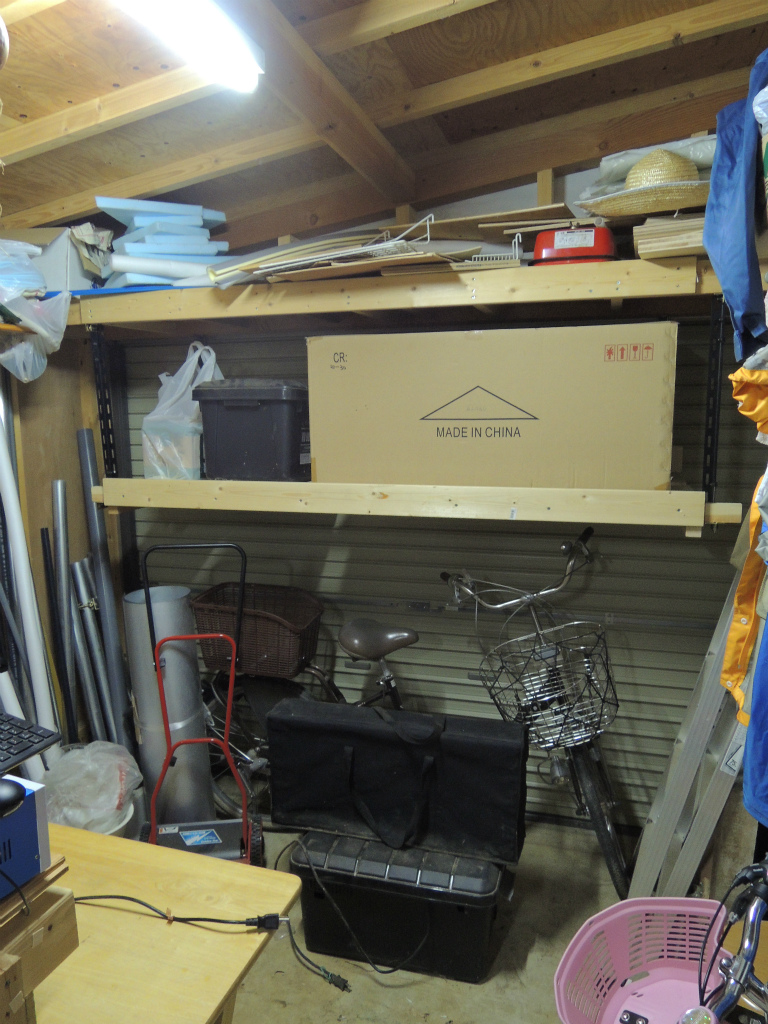

棚を取り付けて荷物をこんな感じでおいているのですが、最初は吊り金物の左右方向の拘束が全くなかったため、かなり左右に動けるようになっていてまずい感じでしたので、棚の後ろ側の吊り金物２本の間に1×4の板を渡して、4本のM6ねじで固定したところ、かなり剛性感が高まりました。これが、まず修正点の１．

もう一点は、吊り金物の軸受を最初は金物に最初からついている長穴をそのまま使うという横着をしていたのですが、吊っているときはいいものの跳ね上げたときに軸が定まらないということに気が付いたので、丸穴がついている2mm厚のフラットバーを共締めすることで、フラットバーの丸穴を軸受として使うようにしました。これが修正点の２．

３番目は、四角い吊り金物（L金具）を最初そのまま使っていたのですが、跳ね上げをするためには、コーナーを丸くしないと取り付けている梁に金物がぶつかって梁が削られることが分かったので、CNCルーターでRをとるようにしました。２ｍｍ厚のフラットバーを取り付けた状態で一緒にRをとる切削をしました。前回、一発でエンドミルをおしゃかにしたので、今回かなりおとなしい設定で切削をしてまあまあの結果でしたので、パラメターを忘備録として書いておきます。

6mmエンドミル（HSS)、フィードF=100 切り込み量 0.2mm Z方向はF=60 回転数8600rpm　（まだ速すぎるかも）
切削にあたっては、ワークに手元にあったミシン油を注油して潤滑、冷却をしたところ、かなり音が小さくなったので効果はある様子。
（かなりべたべたになりますが気にしない）
４ｍｍ厚の切削をするので、かなりの回数往復をすることになりますが、エンドミルを損傷せずに最後まで加工ができましたのでいいでしょう。

今度ちょっと自分の回路を設計して、そいつの基板をCNCで作ってみようと考えているのですが、CNCルーターを導入して初めて基板切削をやるということで、まず練習問題として、基板CAD　EAGLEの設計ファイルが公開されているArduinoのボードを切削してみることにしました。

公開されているArduinoのボードデザインはこちらのもの。片面基板のデザインはなかなかないので、手始めにはちょうどいいです。

基板切削をするにあたって、CNCルーターのテーブルの平面性が問題になるという話がありますので、こちらの面だしの記事に倣って、ジュラコン板を切削して基板用の捨て板のようなものを作りました。

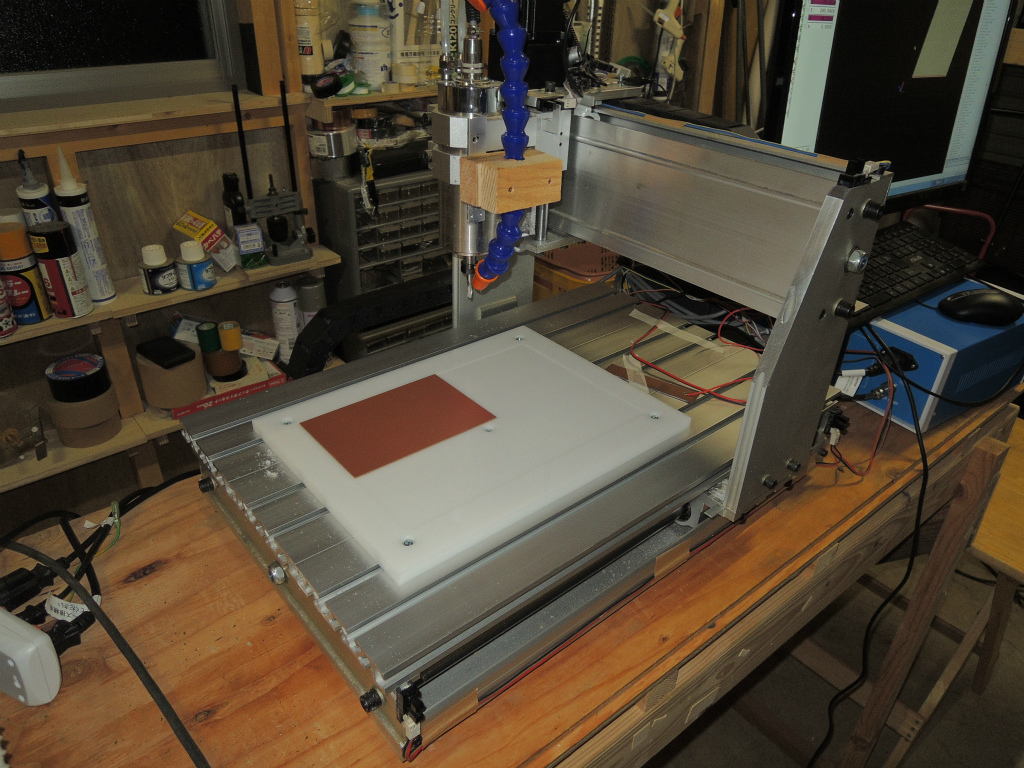

制作したジュラコンの上に基板を強力両面テープ（日東のはがせるタイプ）でつけたところ。
基板は、カッターの寿命を温存したいので、柔らかい紙フェノールの安物を選びました。

テーブルへの固定はM6の＋ねじを使ってやっていますので、取り付け用の穴を11mm径で6.5mmほどざぐって、エンドミルやドリルと干渉しないようにしてみました。

ジュラコン板の面だしは、0.3mmほど縦横に1.5mmピッチで6mmのエンドミルでF=800程度で切削。Z軸方向のフィードはF=120程度と遅いですが、出来上がりを見るとまあ妥当なところでしょうか。かなりかったるいので、途中ほったらかして食事したりテレビ見に行ったりしました。戻ってくると切りくずが堆積していましたが、出来具合には問題がありませんでした。

基板切削のためのGコードの作成は、Eagle のCADファイルを開いて、キデッジさんのところの、こちらに書かれている通りに、ULPを適用して、G-codeを生成しました。

ULPで設定する切削条件ですが、今回、購入したCNCに付属してきた中華Vカッター（0.4mm?)を使いますので、線幅0.4mm　に設定したほかは、深さはdefaultの0.1mm Z方向のF=25 フィードF=200に（これらもdefault)設定です。

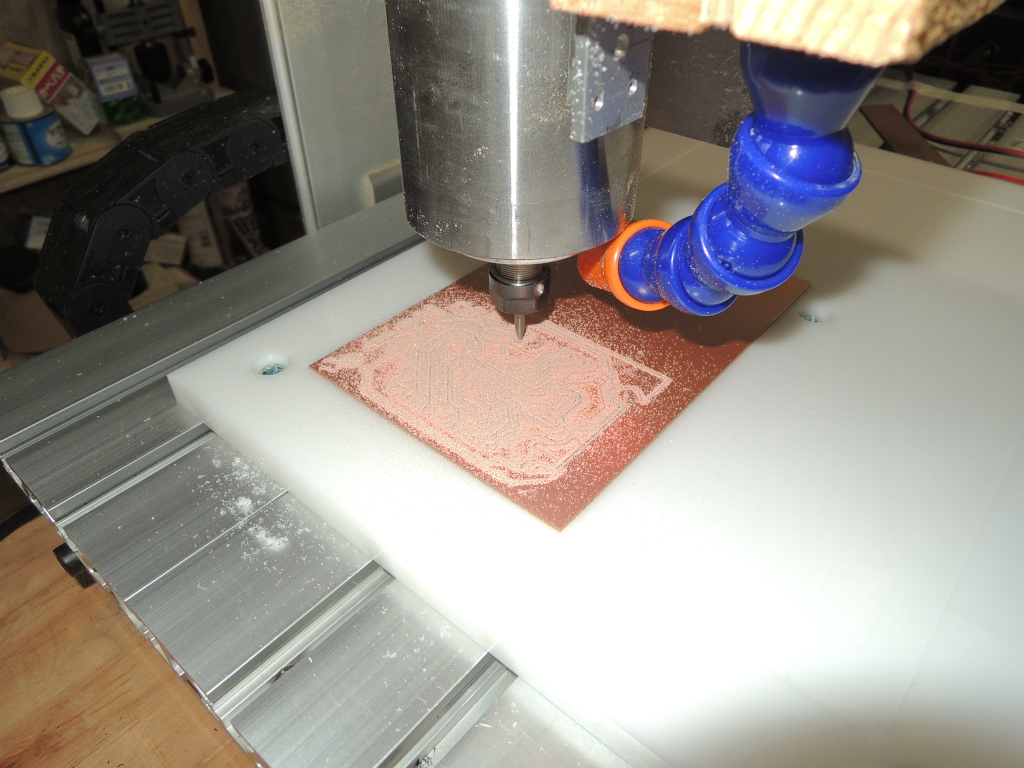

切削中の様子。

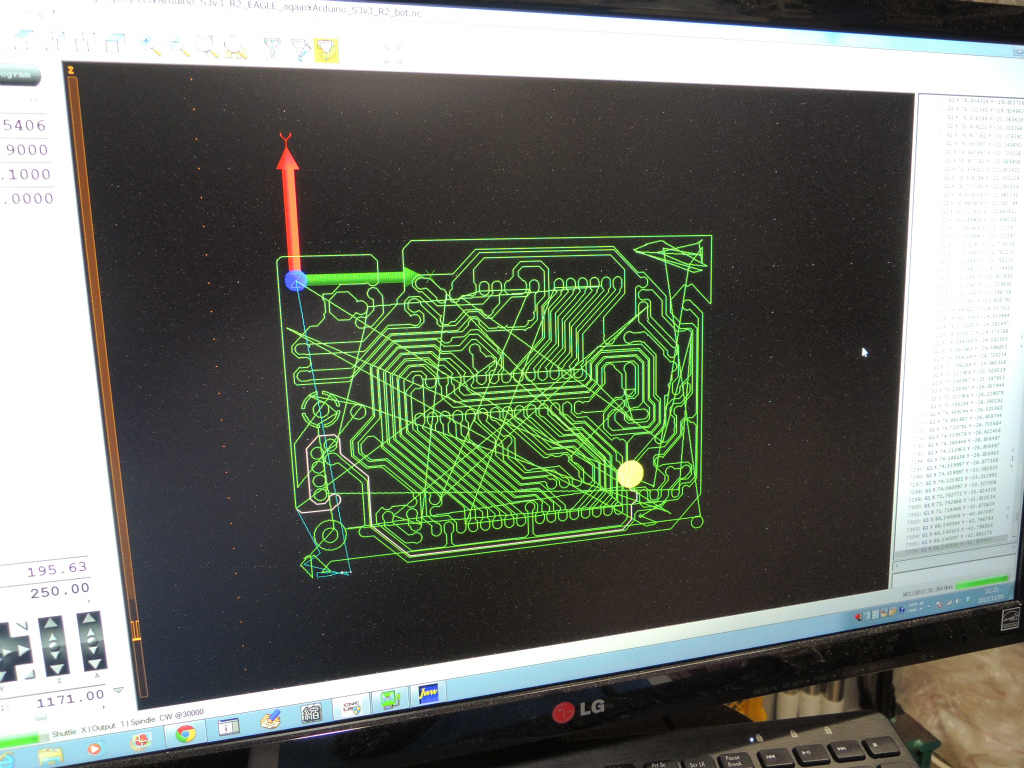

切削のパスをCAMプログラムで表示されているところ。

かなりかったるいですが、まず、パターンをVカッターで切削、その後、ドリル位置をVカッターで切削、0.8mmと1.0mmのエンドミルでドリル穴開けをしました。3.2mmのドリル穴があるのですが、これは1mmであけておいて後でボール盤で自分であけることにします。

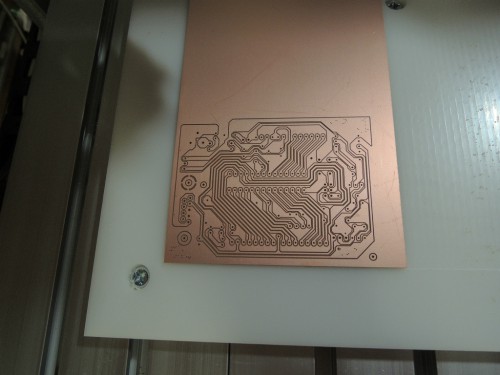

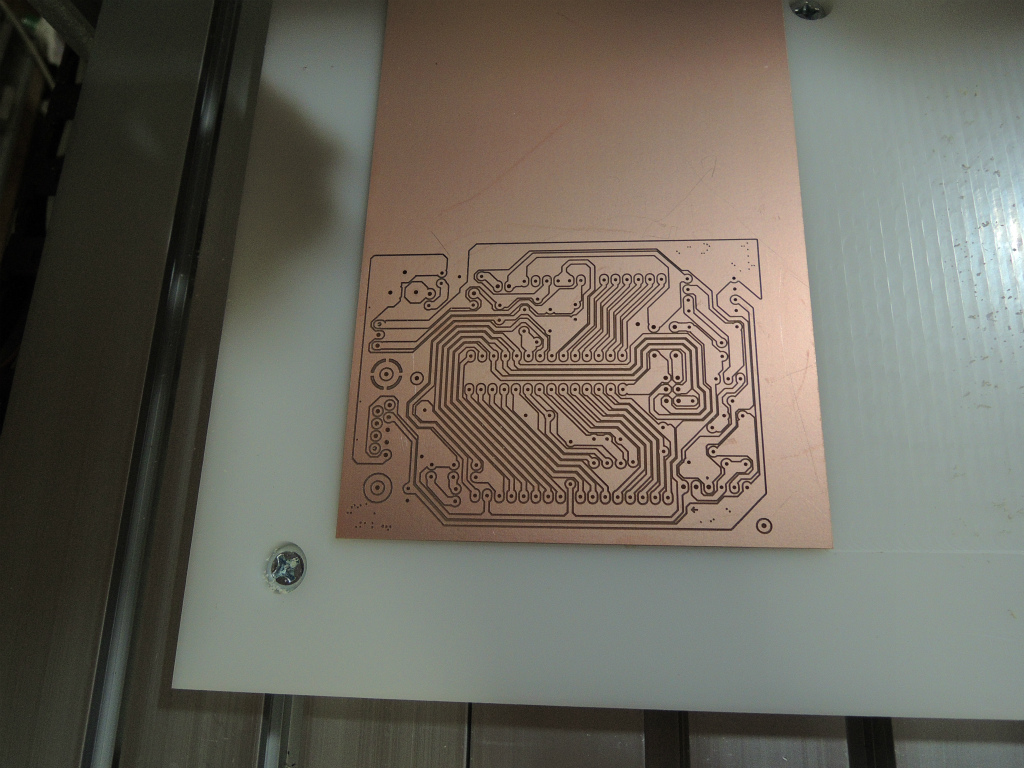

カッターの設定は問題がなさそう。きれいに切れています。ちょっとこの見栄えには感動しました。

一応出来上がり、ってことになっていますが、パターンにバグがある様子。RS232Cのコネクターのところの配線が、へんてこりんになっていて謎です。ULPの動作に問題があるのか、もともとのEagleファイルがバグっているのかは謎ですが、このままではいけないので、後で手動でGコードを作成するかして追加パターンを切削した後で基板は外そうと思います。
